Typische Thermografieaufnahmen

Thermografieaufnahmen von Gebäuden bestätigen in den meisten Fällen die bekannten Wärmebrücken. Es ist interessant, diese Wärmebrücken visuell dargestellen zu lassen. Die häufigsten Wärmebrücken an Gebäuden sind:

• Geometrische Wärmebrücken, z.B. Gebäudeecken
• Konstruktive Wärmebrücken, z.B. Betondecken oder Betonstürze
• Ausführungsbedingte Wärmebrücken, z.B. durch Innendämmung

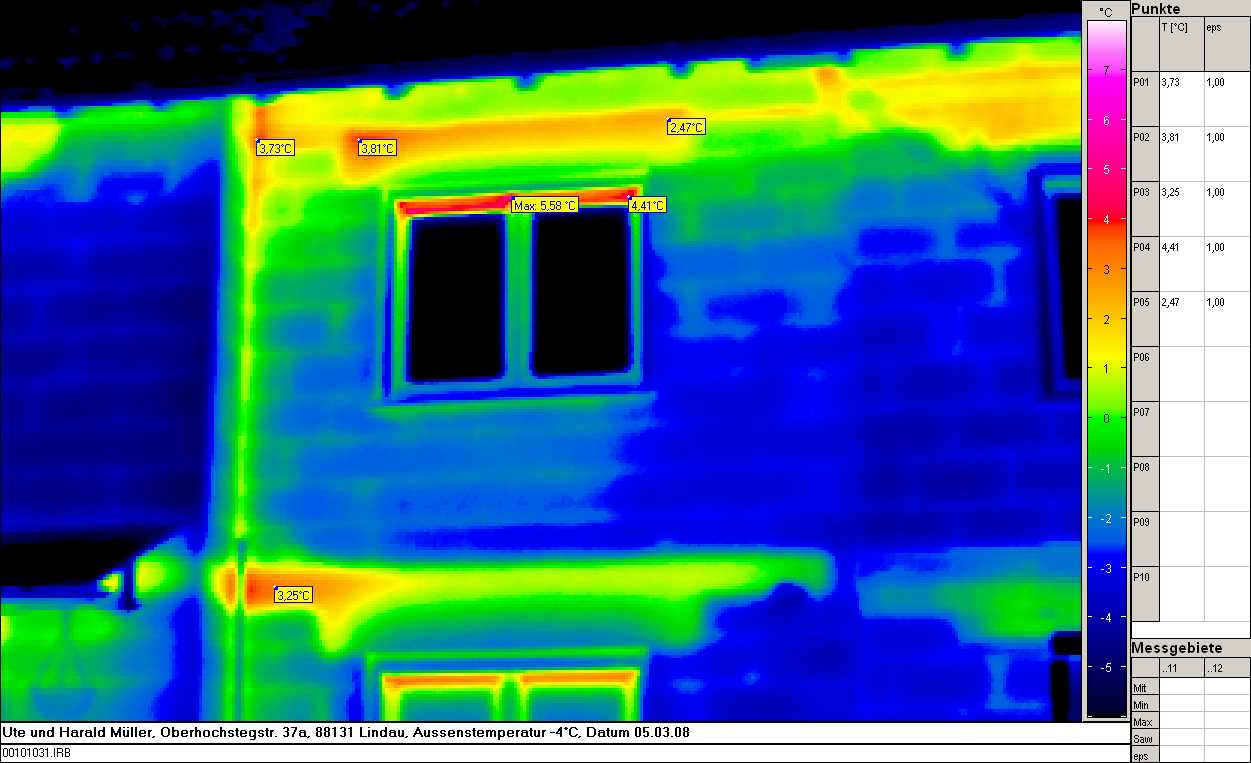

Im folgenden sehen Sie einige Infrarotaufnahmen mit typischen Wärmebrücken eines Gebäudes aus den sechziger Jahren:

Deutlich zu erkennen sind folgende Wärmebrücken

• Betondecken

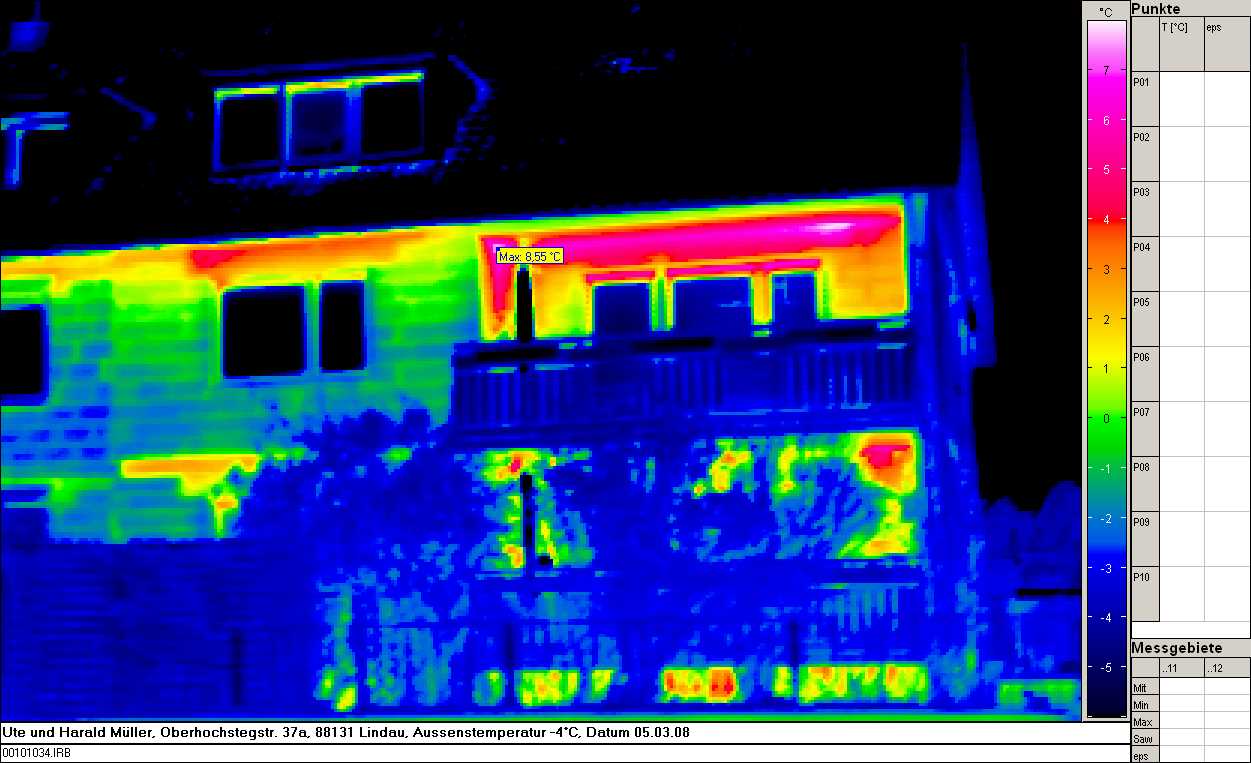

• auskragende Betondecke über dem Balkon
• Rollladenkästen über den Fenstern
• Kanten im Bereich des Vorsprungs
• Nur auf der Innernaufnahme wird die Gebäudekante und Zimmerecke als Wärmebrücke sichtbar

---
